氣動Y型三通球閥 閥門型號：Q643F，Q643H
通徑規格：DN50～DN250mm 結構形式：Y型三通
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L） 公稱壓力：PN16、PN40、PN64
適用溫度：-40℃～450℃ 應用范圍：石油、化工、發電、造紙、天然氣
產品特點：實現各管道能夠得到很好、很順的切換
一、氣動Y型三通球閥 概述：
Q643F/H氣動Y型三通球閥顧名思義即采用Y型流道形式，閥座為三面閥座，有相互成120°、135°二種閥體結構形式，根據需要實現對介質流向切換兩種工況。氣動Y型三通球閥的安裝形式多樣，可根據管路的布局選擇不同的外形進行安裝，流道平坦、流體阻力小，流通能力強，不會使介質停留在流道內部，實現各管道能夠得到很好、很順的切換，不會造成二次污染。

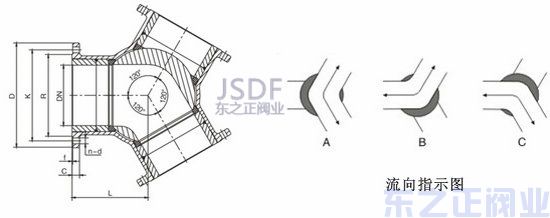

氣動Y型三通球閥結構圖
二、氣動Y型三通球閥 應用：
氣動Y型三通球閥與閥座密封，根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過450℃。
三、氣動Y型三通球閥 參數：
公稱通徑 | DN50～DN250(mm) |
公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
連接形式 | 法蘭式 |
結構形式 | Y型三通 |
驅動方式 | 氣源控制(壓縮空氣4-7bar) |
使用溫度 | -40℃～450℃ |
控制形式 | 開關型(開關兩位控制)、調節型(4～20mA信號) |
閥體材質 | 碳鋼WCB、不銹鋼304、316、316L |
密封材料 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |
氣動Y型三通球閥方向圖
四、氣動Y型三通球閥 可選功能：
驅動方式 | 壓縮空氣(可帶手輪) |
供氣壓力 | 0.4-0.7mpa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30～+70℃ |
作用形式 | 單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL) |
可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
